概述

微信 4 的正式版本更新了图片加密算法，从测试版的通用 AES 密钥调整为每台设备不同的 AES 密钥。
老样子，从内存数据中将 AES 密钥扒拉出来，然后就遇到了 WXAM 图片数据。
经过不少时间的分析和处理，chatlog 目前已经能够初步解析 WXAM 图片了，写篇博客记录一下。

相关代码：https://github.com/sjzar/chatlog/blob/a16b689/pkg/util/dat2img/wxgf.go

相关资料

由于是内部格式，网上能找到的资料少的可怜，唯一的官方信息是18 年腾讯工程团队发布的文章：如何节省 1TB 图片带宽？解密极致图像压缩-腾讯云开发者社区-腾讯云
明确了几点信息，WXAM 格式的目标是极致压缩比，并且应该是没有加密逻辑。

其余资料：

以上就是全网能找到的有价值的 WXAM 图片格式信息了，还有例如微信官方在一次更新时，错误的将 wxgf 图片分发给了小程序，导致图片无法解析（哈哈哈哈哈：微信开放社区
虽然资料较少，但是目标还挺清晰的，直接利用官方的 dll 进行分析，只要分析出编码机制，就能编写转换代码了，计划通！直到我遇到了…哈哈先卖个关子。

分析过程

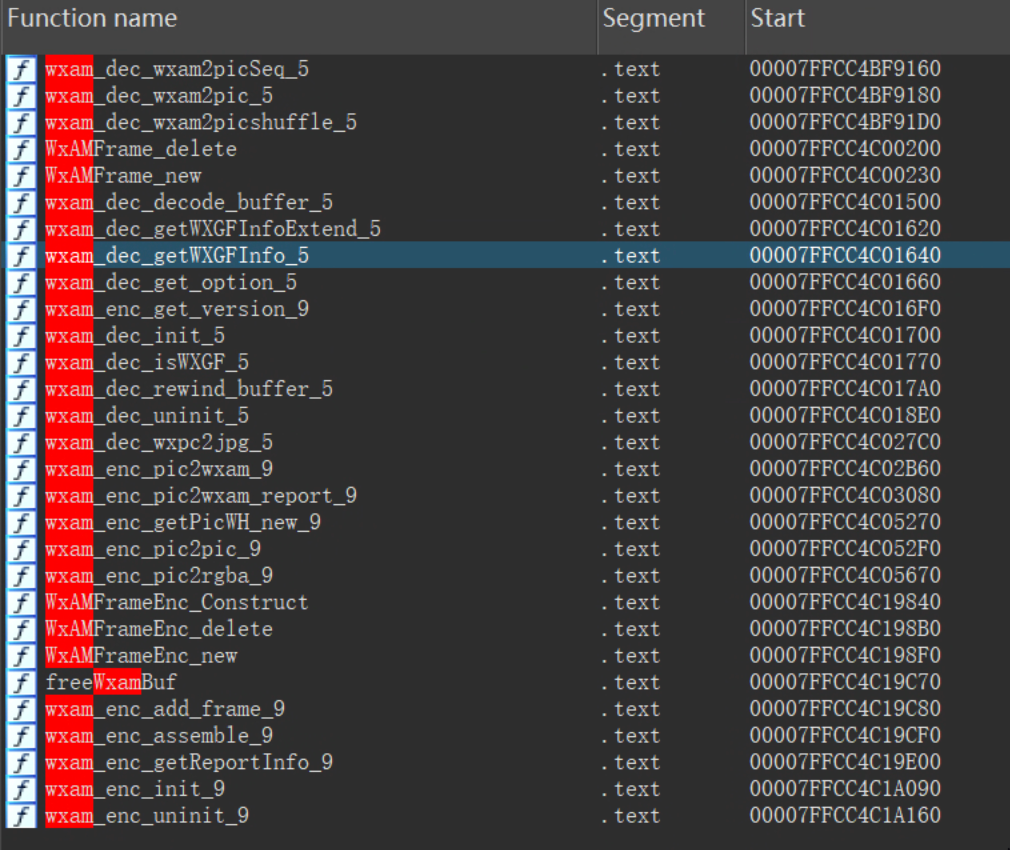

使用 IDA 打开 VoipEngine.dll 文件，直接按照关键词查询，就能看到. 晰的函数名称。

从 wxam_dec_wxam2pic_5 函数入口开始分析，写点注释，做点笔记，稍微耐心一点，一般都能梳理出整体的处理框架。
现在做逆向分析比之前要轻松不少，可读性较差的 pseudocode 可以直接丢给 LLM，能够得到比较容易理解的结果，甚至 IDA Pro 还有 MCP（还没试过）。
猜测是因为有较重的历史包袱，所以 WXAM 的代码中充满各种分支判断和参数配置，所以在分析时尽量按照层级处理，不要追着 call 一路 F7，会迷路的。

第一轮函数分析，感觉良好，这是一个结构清晰的函数，感觉马上就能完成解析。

sub_7FFD9B5D2540            // 入口
├─ wxam_dec_isWXGF_5        // 判断 Header
├─ wxam_dec_init_5          // 初始内存分配
├─ wxam_dec_decode_buffer_5 // 第一次调用 decode
├─ wxam_dec_get_option_5    // 第一次调用 get option
├─ wxam_dec_get_option_5    // 第二次调用 get option
├─ wxam_dec_decode_buffer_5 // 第二次调用 decode
├─ wxam_dec_get_option_5    // 第二次调用 get option
├─ sub_7FFD9B5D1B50         // 图像处理（核心？）
└─ wxam_dec_uninit_5        // 收尾

第二轮函数分析，感觉良好，专注在 sub_7FFD9B5D1B50 ，学习如何将 RGBA32 转为 JPG，alpha 通道如何处理，直到我看到了 lea rcx, String2; "JPEGMEM"，原来看了半天是 libjpeg。

sub_7FFD9B5D1B50    // 逐行图像处理，4 转 3
├─ sub_7FFD9B5913C8 // 内存分配，分配值为宽度*3
├─ sub_7FFEA5A8FC10 // 初始化错误/消息管理器结构体 类似 libjpeg jpeg_std_error（？？？）
├─ sub_7FFEA5A8FCE0 // 创建解码器对象
├─ sub_7FFEA5A900C0 // 类似 jpeg_source_mgr
├─ sub_7FFEA5A90E80 // 类似 jpeg_read_header
├─ sub_7FFEA5A90FE0 // 设置自定义解压选项 rdx 接收 1-100 的值，猜测是质量
├─ sub_7FFEA5A914B0 // 类似 jpeg_start_decompress
├─ sub_7FFEA5A91570 // 循环调用 jpeg_read_scanlines，看到 lea rcx, String2; "JPEGMEM" （WTF）
├─ sub_7FFEA5A8FE10 // jpeg_finish_decompress
└─ sub_7FFEA5A8FE00 // jpeg_destroy_decompress 清理函数 避免内存泄露

第三轮函数分析，感觉良好，回过头开始分析 wxam_dec_decode_buffer_5，了解了 WXAM 的 Header 处理逻辑。

wxam_dec_decode_buffer_5 // rcx handle; rdx 数据指针; r8 数据大小
└─ sub_7FFD9B5CB1E0         // 解析核心函数 rdx 数据指针 r8; r8 数据大小
   ├─ sub_7FFEA5A5F2B0      // 数据预处理
      ├─ sub_7FFEA5A5DD40   // 解析 Header
      └─ sub_7FFEA5A5C900   // 解析额外参数（version >=2 且 [rbx+59h] 为 0）
   ├─ sub_7FFEA5A5B990      // 数据区块解析
<...>

第四轮函数分析，分析到一半看到 A110 函数天都塌了，好好好，A110 指向了内部的 Vcodec2 视频解码库，微信你用 HEVC 存静态图片！怪不得你压缩率高！

sub_7FFD9B5CB1E0     // 解析核心函数
   ├─ sub_7FFEA5A5F2B0  // 数据预处理
   ├─ WxAMFrame_new     // 创建帧
   └─ sub_7FFEA5A5C1D0  // 解码流程控制
      ├─ sub_7FFCC4C4A110 // 解析一个原始的、包含视频元数据和/或图像数据的 NALU (Network Abstraction Layer Unit) 码流
      └─ sub_7FFCC4BFFB60 // 图像转换或处理
         └─ sub_7FFCC4C1BEE0 // case 3 图像格式转换调度器
            └─ sub_7FFCC4C1D390 // mode 0 通用处理函数 YUV420P 到 BGRA32 的转换函数

sub_7FFCC4C4A110 (解码器主循环/NAL流处理器) - 顶层控制器，负责从输入比特流中读取数据，识别并分离出独立的NAL单元，然后将其送往NAL分发器进行处理。
└─ sub_7FFCC4C4BE80 (NAL单元分发器) - 接收单个NAL单元，判断其类型（如SPS, PPS, VPS, 或 VCL Slice），并将包含图像编码数据的VCL单元送入核心解码流水线。
   └─ [VCL Slice NAL 单元处理分支]
      ├─ sub_7FFCC4C51050 (Slice头解析器) - 从比特流中读取并解析Slice Header，提取解码当前画面切片所需的全部语法元素（如切片类型、参考帧信息等）。
      ├─ sub_7FFCC4CB5550 (参考帧列表构建器) - 根据Slice Header中的信息，构建解码器进行帧间预测所依赖的参考图像列表（List 0 和 List 1）。
      └─ sub_7FFCC4C4DC00 (Slice解码与图像重建循环) - 作为核心驱动引擎，按编码树单元(CTU)的顺序，循环处理整个Slice，调用具体模块完成像素重建。
         ├─ sub_7FFCC4C4CC40 (单个CTU解码器) - 解码流程的核心，负责对一个编码树单元(CTU)完成所有关键转换：熵解码(CABAC)、反量化、反变换、预测（帧内/帧间）以及最终的像素块重建。
         └─ sub__7FFCC4C4EA20 (环路滤波器) - 对重建后的像素块执行去块效应（Deblocking）和样本自适应偏移（SAO）滤波，以减少编码失真、提升最终图像质量。

至此，从 IDA 的分析告一段落，wxam2pic 函数的逻辑是，首先调用 Vcodec2 将 HEVC NALU 处理为 YUV420 数据，然后转为 RGBA32 数据，最后使用 libjpeg 处理为 JPG 图像输出；处理逻辑中存在大量分支，支持不同的编解码器，没有再一一分析。
使用 HEVC 保存数据确实在压缩率上非常有优势，但是这就让我们无法简单实现图片转换了，使用 Golang 处理音视频数据转封装比较简单，而处理复杂运算的转码就有些力不从心，手搓一个 HEVC 解码器也不现实，所以只能考虑其他方案。
最简单的方案就是额外调用 ffmpeg 进行转码处理，为了兼容部分没有安装 ffmpeg 的用户，考虑给一个兜底方案，用转封装的形式提供 MP4 格式的图片（认真脸）。

WXAM 数据结构


    +-----------------------------------------------------------------+
    |                        WXGF Header Chunk                        |
    +--------------------------------+--------------------------------+
    |         Magic 'wxgf' (4B)      |       Header Length (1B)       |
    +--------------------------------+--------------------------------+
    |          Version (2B)          |            Width (2B)          |
    +--------------------------------+--------------------------------+
    |           Height (2B)          |     Other Args (Variable)      |
    +-----------------------------------------------------------------+
    |                  -- End of Main Header --                       |
    +-----------------------------------------------------------------+
    |                  WXGF Extra Header Chunk(s)                     |
    |          (Repeats until a 0x00 flag is encountered)             |
    +--------------------------------+--------------------------------+
    |   Extra Header Flag (1B, !=0)  |  Extra Header Sub Flag (1B)    |
    +--------------------------------+--------------------------------+
    |  Extra Header Case Length (1B) |  Extra Header Case Data (Var)  |
    +-----------------------------------------------------------------+
    |                  -- End of Extra Header(s) --                   |
    +-----------------------------------------------------------------+
    |                    WXGF Partition Header Chunk                  |
    |              (Starts with the 0x00 byte from above)             |
    +-----------------------------------------------------------------+
    |                    Partition Header (Variable)                  |
    +-----------------------------------------------------------------+

WXAM 数据结构由 3 部分组成，分别是 Header、Extra Header、Data Partition。
Header 部分比较清晰，其数据长度由 0x04 位置的值控制，Other Args 部分的数据是非 byte 对齐的，按 bit 控制，参数包括帧率、视频质量、压缩选项、高级选项等，宽高信息是大端序；
Extra Header 仅在 Version 为 2 时存在，通过 offset 首位是否为 0x00 判断是否结束，目前有 18 个参数分支，支持缓冲区设置、量化参数、编码器设置等；
Data Partition 由多个数据分片组成，每个分片头部有类型、格式、长度信息，会应用从 Header 中读取的压缩相关参数信息；一般静态图片只有一个 Partition 保存大量数据，动态图片每一帧会作为一个 Partition。

数据处理

刚开始，确实是硬着头皮在写完整的 Header 解析，反复在 IDA 中调试确认参数。后面考虑到完整解析 Header 的复杂性与实际收益不成正比（我们最终只需要裸流数据），索性放弃解析具体参数了。我决定采用一个更直接高效的方案，直接找 HEVC NALU 的 Header (0x00000001 或 0x000001)。因为在 HEVC 编码规范中，会通过在数据中插入 0x03 以避免和起始码冲突，所以干扰项只有 WXAM 的各个 Header，反复查询几次就能准确定位到所有 Partition 的数据了。
然后是如何使用这些数据块，正常的单帧图片，一般是某个 Partition 的数据量占比特别大，那就直接使用这个 Partition 做解析即可。从 Partition 中获取的数据是 Annex B 格式的 HEVC NALU 裸流，ffmpeg 可以直接识别，非常方便；兜底方案采用 github.com/Eyevinn/mp4ff 库，调试一会也能正常出数据了，设置为 1 秒的 mp4 文件，想象大家打开图片时看到个 1 秒的视频一脸懵逼的样子就想笑（嘿嘿。
多帧动画方面，WXAM 的方案还挺优雅的，多个 Partition 组成了两路交替的视频流，其中一路流是遮罩，另一路流是正常动画，在解码时利用遮罩视频处理出透明度。
遮罩流的类型甚至已经处理为 hevc (Rext), gray(tv)，可惜目前绝大部分播放器无法支持多路流遮罩的场景，只能由内部解码器处理。
在当前我们的方案中，如果使用 ffmpeg 处理，会将多帧动画处理为 gif，遮罩流的透明度也是正常处理；兜底方案的话，虽然使用了多路 MP4 的方案，但是遮罩流大概率是不工作的。

Input #0, hevc, from 'anime.mp4':
  Stream #0:0: Video: hevc (Main), yuv420p(tv), 128x128, 25 fps, 30 tbr, 1200k tbn
Input #1, hevc, from 'mask.mp4':
  Stream #1:0: Video: hevc (Rext), gray(tv), 128x128, 25 fps, 30 tbr, 1200k tbn

使用方式

使用新版本 chatlog ，重新执行获取密钥功能（为了获取图片 AES 密钥），就能支持新版本的图片解析。如果本地没有安装 ffmpeg 的话，WXGF 文件会被转封装为 MP4 文件，这样做的目的是让浏览器可以直接解析。
更推荐的使用方式是安装 ffmpeg 命令行工具，这样能够正常将 WXGF 文件转码为 JPG 图片，多帧动画将被转码为 GIF 动画。只需要 PATH 路径中有 ffmpeg 命令行工具，chatlog 就会自动检测并使用 ffmpeg。
Windows 用户可以直接在 ffmpeg 官网下载 BtbN / gyan.dev 提供的预编译版本，下载后需要将 ffmpeg.exe 路径加入系统 PATH 中，稍微搜索就能找到很多教程。macOS 用户可以使用 brew install ffmpeg 命令进行安装，非常方便。
如果需要在自己的项目中集成，可以直接使用 github.com/sjzar/chatlog/pkg/util/dat2img 这个 package，代码比较简单，直接 vibe coding 一下一般都能集成。

总结

好的，总结一下。本次对 WXAM (WXGF) 格式的分析，我们了解到微信为了实现极致的图像压缩，采用了 HEVC 视频编码来存储静态甚至动态图片，并通过自定义的 Vcodec2 库进行解码。其解码流程大致为：HEVC NALU -> YUV420P -> RGBA32 -> JPG/原始像素。
在无法手搓 HEVC 解码器的情况下， 我们通过特征码扫描绕过复杂的私有 Header，直接提取 HEVC 裸流，并使用 ffmpeg 进行解码和格式转换，成功实现了对单帧、多帧动画 WXAM 图片的解析。
以上就是本次 WXAM（WXGF）图片格式的分析和处理过程，希望对你有所帮助，我也被动看了不少 libjpeg 和 HEVC 解码的逻辑，感觉要长脑子了。
